Tester przewodów Ermenrich Ping SM75 z miernikiem uniwersalnym
Funkcje: wykrywanie kabli, testowanie PoE , pomiar długości kabli, wykrywanie usterek, wykrywanie polaryzacji, funkcja NCV, woltomierz, amperomierz, omomierz, miernik częstotliwości, miernik pojemności
| ID produktu | |
| Marka | Ermenrich |
| Gwarancja | 5 lat |
| EAN | 5905555023151 |
| Rozmiar opakowania (dł. x szer. x gł.) | 29x17x5 cm |
| Masa przesyłki | 0.63 kg |
Tester przewodów Ermenrich Ping SM75 z miernikiem uniwersalnym to wielofunkcyjne narzędzie do kompleksowej diagnostyki oraz określania stanu linii telefonicznych, sieci komputerowych i urządzeń elektrycznych. Urządzenie opracowano dla profesjonalistów, którzy zajmują się instalacją oraz konserwacją sieci w środowiskach przemysłowych, biurowych i mieszkalnych.
Tester jest używany do wyszukiwania par przewodów, wykrywania kabli oraz określania ich długości (do 200 m, z błędem ±3 m) oraz odległości do zwarcia lub przerwy w obwodzie. Przyrząd Ermenrich Ping SM75 wyróżnia się spośród podobnych urządzeń szeroką gamą funkcji. Umożliwia wykonywanie testów PoE, określanie typu urządzeń zasilających zgodnie ze standardem IEEE 802.3af/at. Ma funkcje NCV (bezkontaktowego wykrywania wysokiego napięcia) i włączenia diody gniazda oraz jest kompatybilny kablami sieciowymi STP/UTP kategorii 5E/6/6A. Zastępuje również uniwersalny miernik cyfrowy pozwalając na mierzenie napięcia (DC i AC), natężenia (DC i AC), rezystancji, częstotliwości i pojemności. Wyniki pomiarów są wyświetlane na kolorowym ekranie TFT nadajnika o rozdzielczości 320x240 pikseli.

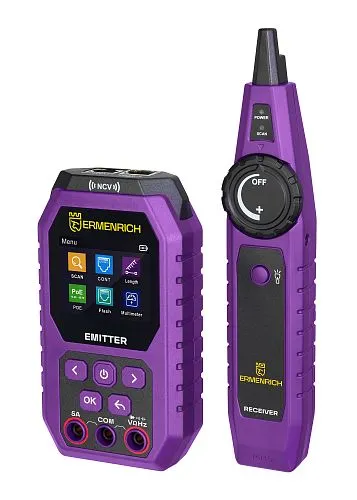

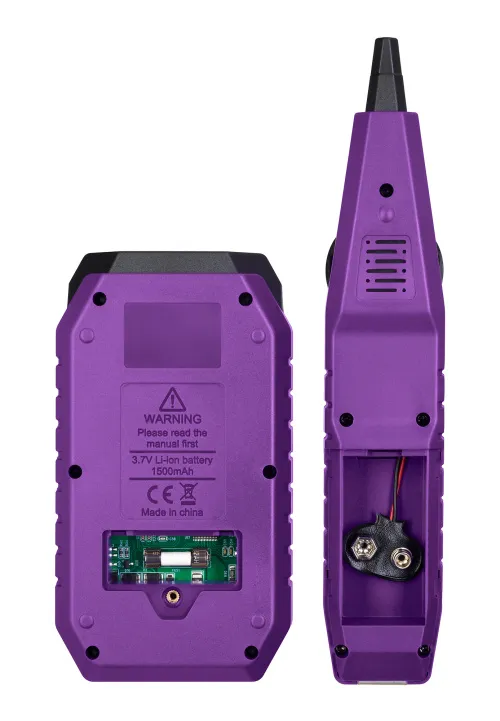

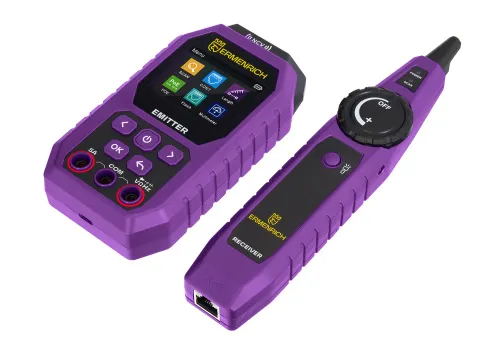

Zestaw zawiera nadajnik, odbiornik z gniazdem słuchawkowym do podłączania słuchawek dousznych (w zestawie) , gniazdo RJ45 i sondy do miernika uniwersalnego. Nadajnik jest zasilany wbudowanym akumulatorem 3,7 V (ładowarkę należy zakupić osobno), natomiast odbiornik baterią 9 V.
Najważniejsze właściwości:
- Pomiar długości kabli do 200 m z maksymalnym błędem do 3 m
- Zakres wykrywania kabli: 0 do 1000 m
- Funkcje NCV, włączenia diody gniazda, testu PoE, wykrywania polaryzacji
- Miernik uniwersalny: woltomierz, amperomierz, omomierz, miernik pojemności elektrycznej, miernik częstotliwości
- Szybkie określanie odległości do przerw i zwarć w obwodach lub przekrosu
- Jasny, kolorowy wyświetlacz TFT do wyświetlania wyników testów sieci

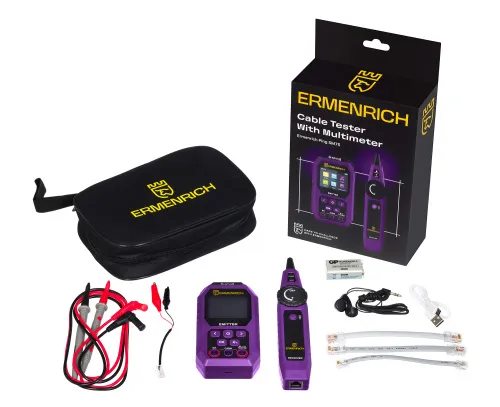

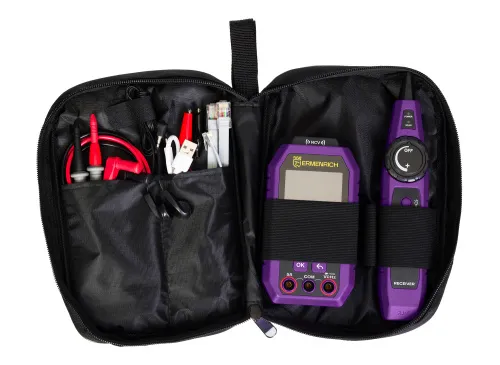

Zawartość zestawu:
- Nadajnik
- Odbiornik
- Słuchawki douszne
- Sonda – 2 szt.

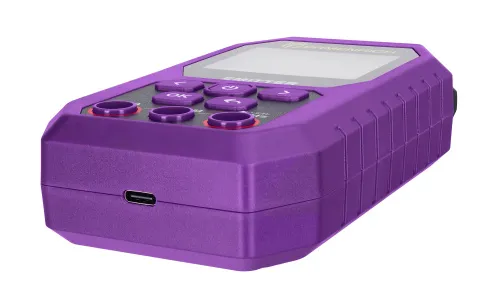

- Przewód USB typu C
- Torba do przenoszenia
- Instrukcja obsługi i karta gwarancyjna
| ID produktu | |
| Marka | Ermenrich |
| Gwarancja | 5 lat |
| EAN | 5905555023151 |
| Rozmiar opakowania (dł. x szer. x gł.) | 29x17x5 cm |
| Masa przesyłki | 0.63 kg |
| Nadajnik | |

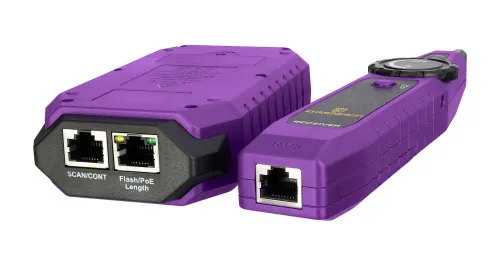

| Port | 5A, COM, RJ45 (Length/Flash/PoE), RJ45 (mapowanie żył/wykrywanie), podstawowe pomiary miernika uniwersalnego, typ C |
| Typy wykrywanych przewodów | kabel sieciowy STP/UTP 5/5E/6/6A, zwykłe przewody |
| Typy testowanych przewodów | przewód sieciowy STP/UTP (CAT5E, CAT6, CAT6A) |
| Maksymalna długość testowanego przewodu, m | 1000 (cyfrowe), 600 (analogowe) |
| Pomiar długości przewodów | ✓ |
| Testowanie przewodów | + (przerwy i zwarcia w obwodach, skrzyżowane pary) |
| Funkcja zapalenia diody przy gnieździe (Port Flash) | ✓ |
| Funkcja zapalenia diody przy gnieździe (Port Flash) | +, (pełny dupleks/półdupleks, autonegocjacja/bez autonegocjacji, 10/100/1000 Mb/s) |
| Wykrywanie przewodów | ✓ |
| Test PoE | ✓ |
| Wykrywanie polaryzacji napięcia | ✓ |
| Pomiar długości przewodów | |
| Jednostki miar | metry/jardy, stopy |
| Zakres pomiarowy, m | 5 — 200 |
| Błąd | 3 m |
| Test PoE | |
| Test urządzeń zasilających (PSE) | standardowy (IEEE 802.3at/af) |
| Identyfikacja urządzeń pośrednich/końcowych | ✓ |
| Zakres napięcia roboczego (DC), V | 5 — 60 |
| Uniwersalny miernik cyfrowy | |
| Wybór limitu pomiaru | automatyczny |
| Funkcje podstawowe | amperomierz, miernik częstotliwości, miernik pojemności elektrycznej, omomierz, woltomierz |
| Zakres pomiaru napięcia DC | 600 mV – 610 V ±(0,5 % + 3) |
| Zakres pomiaru napięcia AC | 600 mV – 610 V ±(0,5 % + 3) |
| Zakres pomiaru natężenia prądu DC | 1 mA – 3 A ±(0,8 % + 3) |
| Zakres pomiaru natężenia prądu AC | 1 mA – 3 A ±(0,8 % + 3) |
| Zakres pomiaru rezystancji | 600 Ω – 60 MΩ ±(1,0% + 5) |
| Zakres pomiaru pojemności elektrycznej | 6 mF – 30 mF ±(5,0% + 10), 60 nF – 6 mF ±(2,5% + 60) |
| Zakres pomiaru częstotliwości | 0–6 MHz |
| Najważniejsze właściwości | |
| Maksymalne natężenie robocze, mA | 200 |
| Ochrona | napięcie wejściowe: 60 V |
| Wyświetlacz | TFT |
| Przekątna wyświetlacza, cale | 2.4 |
| Rozdzielczość wyświetlacza, px | 320x240 |
| Podświetlenie wyświetlacza | ✓ |
| Zasilanie | wbudowany akumulator litowy 3,7 V, 1500 mA |
| Żywotność baterii, h | 10 |
| Wskaźnik niskiego poziomu naładowania baterii | ✓ |
| Automatyczne wyłączanie | ✓ |
| Zakres temperatur, °C | -10...+60 |
| Zakres wilgotności pracy, % | 20…70 |
| Odbiornik/jednostka zdalna | |
| Port | RJ45, słuchawki douszne |
| Bezkontaktowe wykrywanie napięcia (NCV) | ✓ |

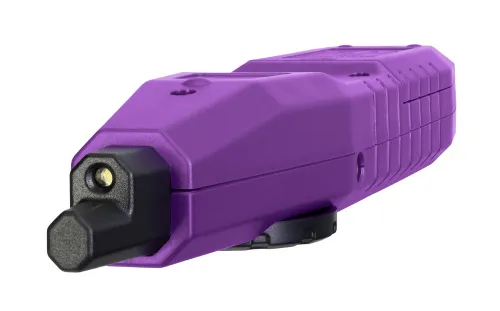

| Latarka | ✓ |
| Maksymalne natężenie robocze, mA | <150 |
| Zasilanie | bateria 9 V — 1 szt. |
| Żywotność baterii, h | 10 |
| Zakres temperatur, °C | -10...+60 |
| Zakres wilgotności pracy, % | 20…70 |
