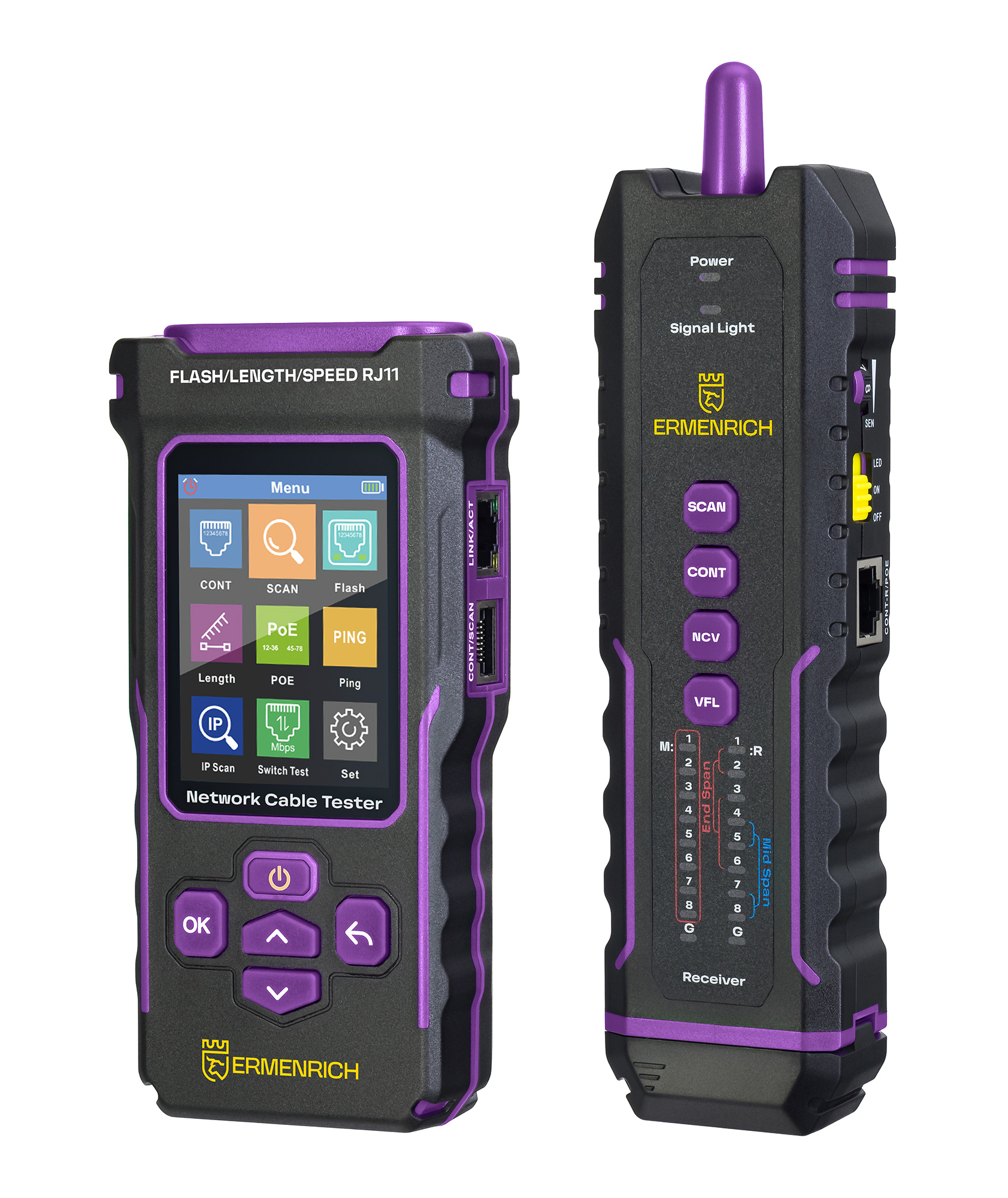

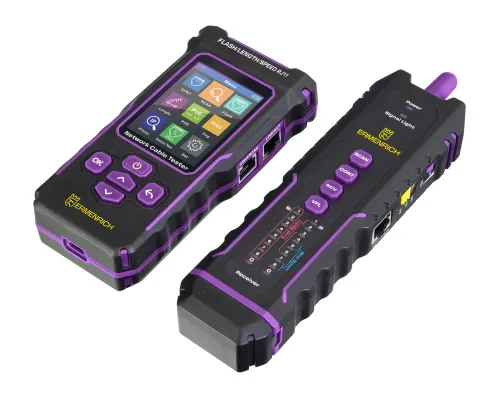

Wielofunkcyjny tester przewodów Ermenrich NetGeeks NP50
Funkcje: pomiar długości kabli TDR, wykrywanie kabli, funkcja włączenia diody gniazda, funkcja VFL, funkcja NCV, test PoE, test PING, sprawdzanie jakości głowicy krystalicznej kabli
| ID produktu | |
| Marka | Ermenrich |
| Gwarancja | 5 lat |
| EAN | 5905555023175 |
| Rozmiar opakowania (dł. x szer. x gł.) | 24x16x5 cm |
| Masa przesyłki | 0.63 kg |
Wielofunkcyjny tester przewodów Ermenrich NetGeeks NP50 opracowano do testowania kabli sieciowych STP/UTP kategorii 5/5E/6/6A, pomiaru długości kabli za pomocą metody TDR (w zakresie 5–200 m), przeprowadzania kompleksowej diagnostyki sieci telefonicznych i komputerowych oraz wyszukiwania par przewodów. Przyrząd pozwala wykrywać lokalizację przerw lub zwarć w obwodach w linii, mierzyć przybliżoną odległość od usterki, a także wyszukiwać pary przewodów. Maksymalna długość testowanego kabla: 1000 m.
Urządzenie ma wiele funkcji przydatnych dla specjalistów, którzy instalują, utrzymują i naprawiają sieci w środowiskach przemysłowych, biurowych i domowych. Testera Ermenrich NetGeeks NP50 można używać do wykonywania testów sieci Ethernet: PoE (określa typ urządzenia zasilającego i urządzenia pośrednie/końcowe) oraz PING (pomiar prędkości transmisji pakietów, określenie adresu IP). Funkcja włączania diody gniazda umożliwia szybkie identyfikowanie gniazd, do których jest podłączony kabel w routerze lub przełączniku. Za pomocą wizualnego lokalizatora uszkodzeń (VFL) można wykrywać usterki sieci na podstawie sygnałów świetlnych odbiornika. Wskazanie świetlne jest również wykorzystywane przez funkcję bezkontaktowego wykrywania napięcia (NCV). Wszystkie wyniki diagnostyki są wyświetlane na kolorowym ekranie TFT (nadajnika).
Najważniejsze właściwości:
- Wskazanie urządzenia zasilającego zgodnego z IEEE 802.3at/af/bt i niestandardowego
- Pomiar długości kabli w zakresie 5–200 m z błędem ±3 m
- Odbiornik ma latarkę służącą również jako wskaźnik świetlny
- Wykrywanie kabli, lokalizowanie przerw lub zwarć w obwodach i wykrywanie par przewodów
- Kompleksowa diagnostyka sieci za pomocą funkcji testów PoE, VFL, NCV, PING i sprawdzania jakości

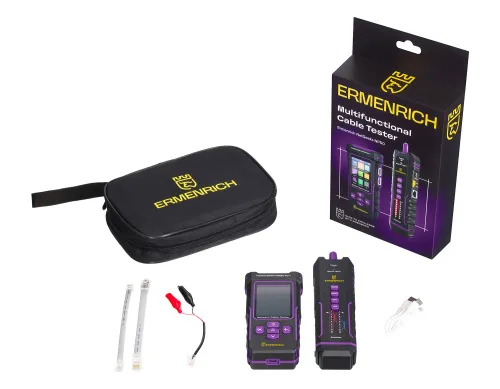

Zawartość zestawu:
- Nadajnik
- Odbiornik
- Przewód krosowy RJ11
- Przewód krosowy RJ45
- Zacisk krokodylowy
- Przewód USB typu C

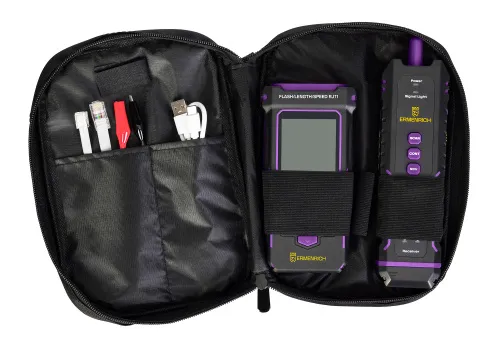

- Torba do przenoszenia
- Instrukcja obsługi i karta gwarancyjna
| ID produktu | |
| Marka | Ermenrich |
| Gwarancja | 5 lat |
| EAN | 5905555023175 |
| Rozmiar opakowania (dł. x szer. x gł.) | 24x16x5 cm |
| Masa przesyłki | 0.63 kg |
| Nadajnik | |

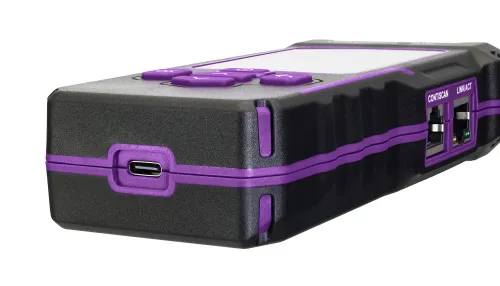

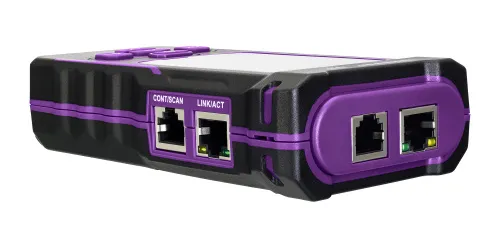

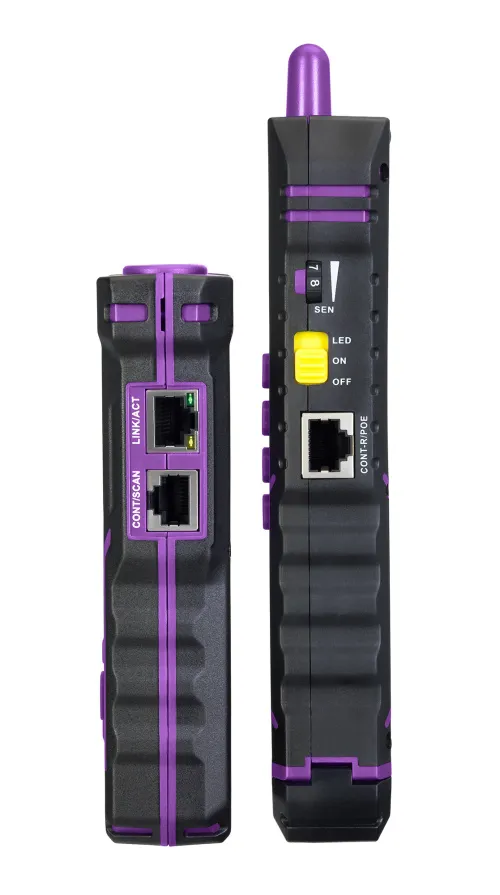

| Port | RJ11, typ C, RJ45 (mapowanie żył/wykrywanie), RJ45 (PoE/PING/IP), RJ45 (Flash/Length/Rate) |
| Typy wykrywanych przewodów | telefoniczny, zwykłe przewody, kabel sieciowy STP/UTP 5/5E/6/6A |
| Typy testowanych przewodów | kabel sieciowy STP/UTP 5/5E/6/6A |
| Maksymalna długość testowanego przewodu, m | 600 (analogowe), 1000 (cyfrowe) |
| Pomiar długości przewodów | ✓ |
| Testowanie przewodów | + (przerwy i zwarcia w obwodach, skrzyżowane pary) |
| Funkcja zapalenia diody przy gnieździe (Port Flash) | ✓ |
| Wykrywanie przewodów | ✓ |
| Test PoE | ✓ |
| Test PING | ✓ |
| Wykrywanie polaryzacji napięcia | ✓ |
| Wizualny lokalizator uszkodzeń (VFL) | ✓ |
| Pomiar długości przewodów | |
| Metoda pomiaru | reflektometr w dziedzinie czasu (TDR – Time-Domain Reflectometer) |
| Jednostki miar | metry/jardy, stopy |
| Zakres pomiarowy, m | 5 — 200 |
| Błąd | 3 m |
| Pomiar odległości do przerwy w obwodzie | ✓ |
| Pomiar odległości do zwarcia w obwodzie | ✓ |
| Kalibracja | + |
| Minimalna długość przewodu do kalibracji, m | 10 |
| Test PoE | |
| Test urządzeń zasilających (PSE) | niestandardowe, standardowy (IEEE 802.3at/af/bt) |
| Identyfikacja urządzeń pośrednich/końcowych | ✓ |
| Zakres pomiaru mocy, W | 5 — 60 |
| Najważniejsze właściwości | |
| Maksymalne natężenie robocze, mA | 150 |
| Ochrona | napięcie wejściowe: 60 V |
| Wyświetlacz | TFT |
| Rozdzielczość wyświetlacza, px | 128х64 |
| Podświetlenie wyświetlacza | ✓ |

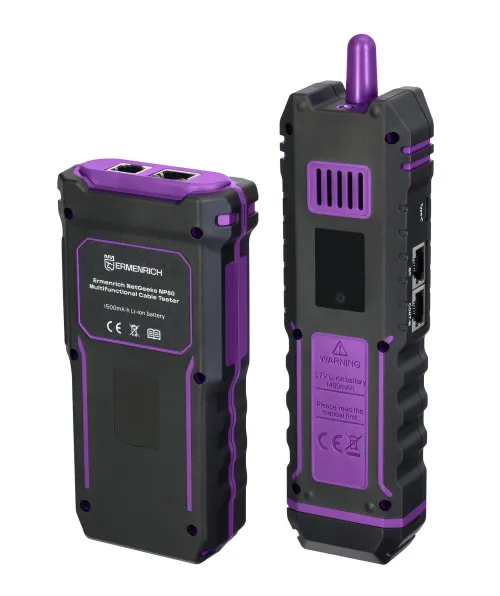

| Zasilanie | akumulator litowo-jonowy 3,7 V; 1500 mA h |
| Żywotność baterii, h | 10 |
| Wskaźnik niskiego poziomu naładowania baterii | ✓ |
| Automatyczne wyłączanie | 15 min, 60 min, 30 min |
| Zakres temperatur, °C | -10...+60 |
| Zakres wilgotności pracy, % | 20…70 |
| Odbiornik/jednostka zdalna | |

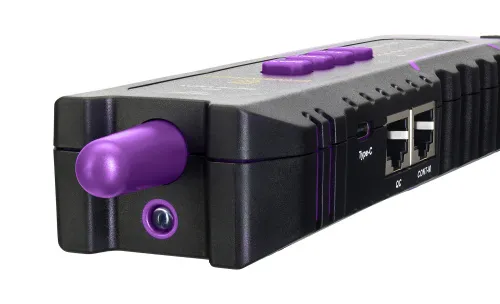

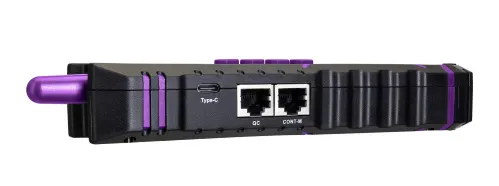

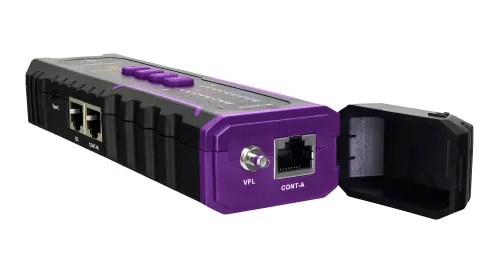

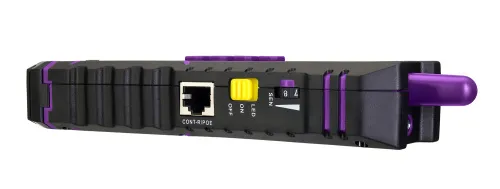

| Port | sprawdzanie jakości, VFL, typ C, RJ45 (Cont-A), RJ45 (Cont-M), RJ45 (Cont-R/PoE) |
| Regulacja czułości | ✓ |
| Bezkontaktowe wykrywanie napięcia (NCV) | ✓ |
| Sprawdzanie jakości głowicy kryształowej przewodu | ✓ |
| Latarka | ✓ |
| Maksymalne natężenie robocze, mA | 100 |
| Zasilanie | akumulator litowo-polimerowy 1400 mAh, 3,7 V |
| Żywotność baterii, h | 10 |
| Zakres temperatur, °C | -10...+60 |
| Zakres wilgotności pracy, % | 20…70 |
