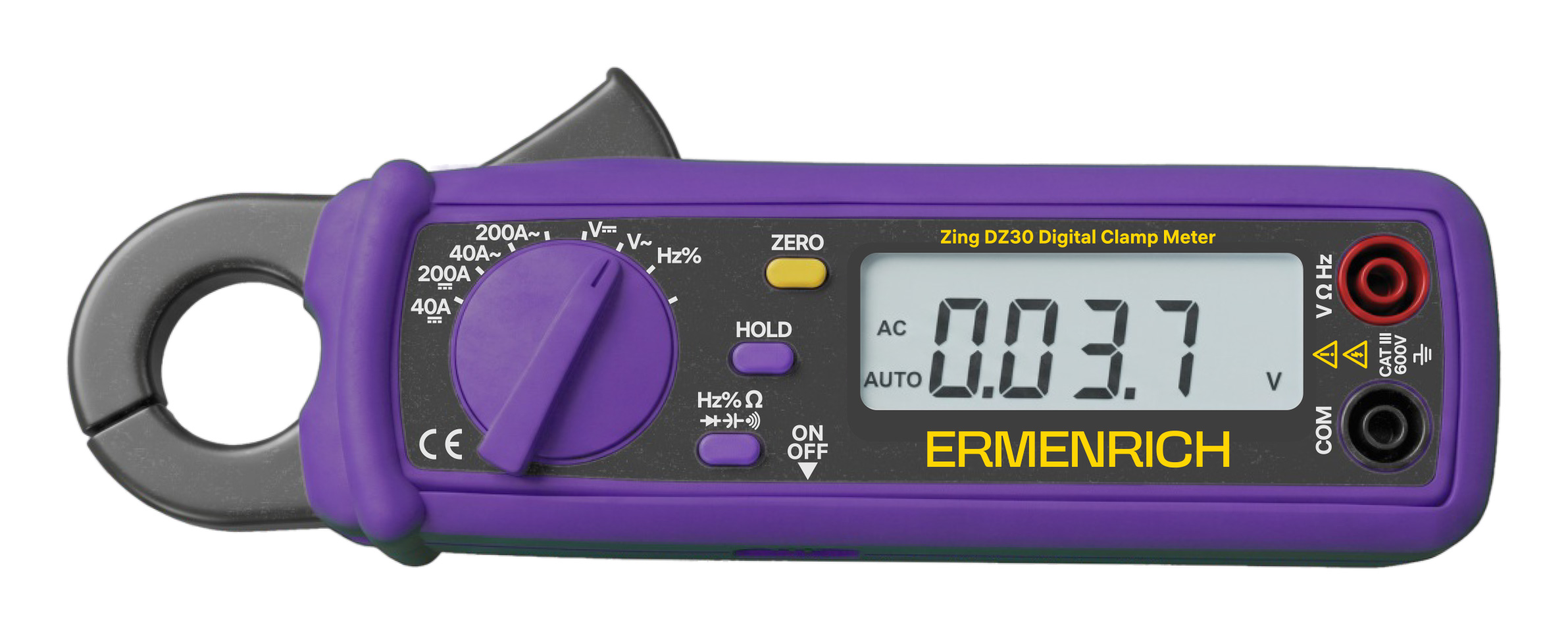

Cyfrowy miernik cęgowy Ermenrich Zing DZ30

Ermenrich Zing DZ30 to uniwersalny cyfrowy miernik cęgowy przeznaczony dla inżynierów serwisu, hobbystów elektroniki i serwisantów sprzętu AGD. Jego kluczową cechą jest wąska konstrukcja cęgów. Rozwarcie cęgów 23 mm pozwala z łatwością wyodrębnić pojedyncze przewody w gęstych wiązkach wewnątrz urządzeń lub w komorach silnika, gdzie standardowe cęgi nie sięgają.

Diagnostyka obwodów zasilania i instalacji elektrycznej pojazdów

Miernik cęgowy mierzy prąd przemienny i stały do 200 A. To w zupełności wystarcza do monitorowania instalacji pokładowych samochodów i motocykli, testowania silników łodzi czy wyszukiwania prądów upływu rozładowujących akumulator. W warunkach domowych urządzenie z łatwością określa rzeczywiste obciążenie pobierane przez systemy HVAC, pralki lub kuchenki elektryczne. Limit napięcia 600 V jest w pełni wystarczający do sprawdzania gniazdek ściennych i zasilaczy.

Diagnostyka podzespołów elektronicznych

Ermenrich Zing DZ30 oferuje zaawansowane możliwości pracy z podzespołami elektronicznymi. Pomiar pojemności elektrycznej do 200 μF pozwala ocenić stan różnych kondensatorów – od małych ceramicznych po elektrolityczne. Wbudowany miernik częstotliwości (do 10 MHz) i funkcja pomiaru cyklu pracy sprawiają, że urządzenie to jest doskonałym narzędziem do konfigurowania generatorów sygnałów i modułów PWM.

Testowanie ciągłości obwodów i półprzewodników

Akustyczny test ciągłości obwodów przewidziano do lokalizowania zwarć i przerw w obwodach na płytkach PCB. Brzęczyk uruchamia się przy rezystancji poniżej 30 Ω. Ten niski próg minimalizuje fałszywe odczyty podczas testowania długich odcinków kabli lub obwodów o własnej rezystancji naturalnej. Ponadto urządzenie ma funkcję testowania diod do wykrywania uszkodzonych złączy p-n oraz omomierz (do 40 MΩ) do sprawdzania stanu uzwojeń silników i elementów grzejnych.

Bezpieczeństwo i łatwość obsługi

Miernik cęgowy spełnia normy bezpieczeństwa elektrycznego KAT II 600 V, dzięki czemu nadaje się do pomiarów w gniazdkach, obwodach urządzeń AGD i sprzęcie przenośnym. Wyniki pomiarów są wyświetlane na ekranie LCD o zakresie 4000. Jasne podświetlenie jest nieocenione podczas pracy w słabo oświetlonych miejscach, np. pod deską rozdzielczą pojazdu lub w ciasnych przestrzeniach za meblami w zabudowie. Urządzenie jest zasilane jedną baterią 9 V (sprzedawana osobno), a funkcja automatycznego wyłączania pomaga wydłużyć czas pracy baterii.

Najważniejsze cechy:

• Pomiar prądu przemiennego i stałego do 200 A: idealny do serwisowania pojazdów i urządzeń AGD dużej mocy
• Kompaktowe cęgi 23 mm mieszczą się w ciasnych miejscach niedostępnych dla standardowych cęgów
• Miernik częstotliwości do 10 MHz i pomiar cyklu pracy do analizy sterowników PWM
• Pomiar pojemności elektrycznej do 200 μF do testowania kondensatorów na płytkach PCB i w silnikach
• Test ciągłości obwodów z progiem 30 Ω minimalizuje fałszywe odczyty podczas śledzenia zwarć na płytkach PCB
• Ocena bezpieczeństwa KAT II 600 V: odpowiedni do pracy z gniazdkami i urządzeniami AGD

Zawartość opakowania:

• Cyfrowy miernik cęgowy
• Sonda – 2 szt.
• Pokrowiec
• Instrukcja obsługi i karta gwarancyjna
